ARM MOREDETOUR0689
"DetourW DpCtrldR DetourRW Wse DMBdWR Fre"
Cycle=Fre DetourW DpCtrldR DetourRW Wse DMBdWR
Prefetch=0:x=F,0:y=W,1:y=F,1:x=T
Com=Ws Fr
Orig=DetourW DpCtrldR DetourRW Wse DMBdWR Fre
{
%x0=x; %y0=y;
%x1=x;
%y2=y;
%y3=y; %x3=x;
}
P0 | P1 | P2 | P3 ;
MOV R0,#1 | MOV R0,#2 | MOV R0,#1 | MOV R0,#3 ;
STR R0,[%x0] | STR R0,[%x1] | STR R0,[%y2] | STR R0,[%y3] ;
LDR R1,[%x0] | | DMB | DMB ;
CMP R1,R1 | | LDR R1,[%y2] | LDR R1,[%x3] ;
BNE LC00 | | | ;
LC00: | | | ;
LDR R2,[%y0] | | | ;
MOV R3,#2 | | | ;
STR R3,[%y0] | | | ;

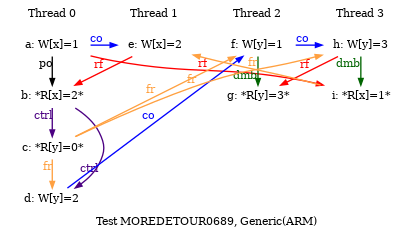

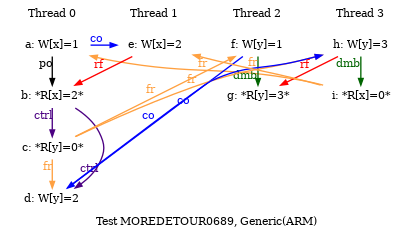

exists (0:R1=2 /\ 0:R2=0 /\ 2:R1=1 /\ 3:R1=0 /\ [y]=3) \/ (0:R1=2 /\ 0:R2=0 /\ 2:R1=1 /\ 3:R1=1 /\ [y]=3) \/ (0:R1=2 /\ 0:R2=0 /\ 2:R1=2 /\ 3:R1=0 /\ [y]=3) \/ (0:R1=2 /\ 0:R2=0 /\ 2:R1=2 /\ 3:R1=1 /\ [y]=3) \/ (0:R1=2 /\ 0:R2=0 /\ 2:R1=3 /\ 3:R1=0 /\ [y]=3) \/ (0:R1=2 /\ 0:R2=0 /\ 2:R1=3 /\ 3:R1=1 /\ [y]=3) \/ (0:R1=2 /\ 0:R2=1 /\ 2:R1=1 /\ 3:R1=0 /\ [y]=3) \/ (0:R1=2 /\ 0:R2=1 /\ 2:R1=1 /\ 3:R1=1 /\ [y]=3) \/ (0:R1=2 /\ 0:R2=1 /\ 2:R1=2 /\ 3:R1=0 /\ [y]=3) \/ (0:R1=2 /\ 0:R2=1 /\ 2:R1=2 /\ 3:R1=1 /\ [y]=3) \/ (0:R1=2 /\ 0:R2=1 /\ 2:R1=3 /\ 3:R1=0 /\ [y]=3) \/ (0:R1=2 /\ 0:R2=1 /\ 2:R1=3 /\ 3:R1=1 /\ [y]=3)
