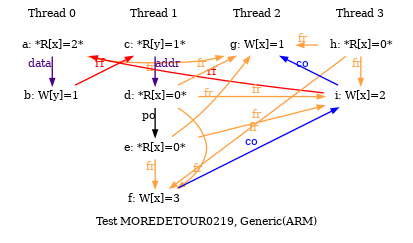

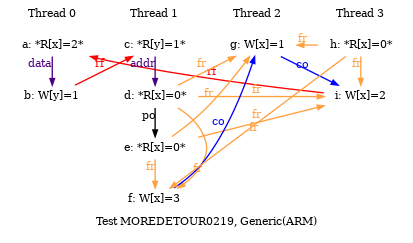

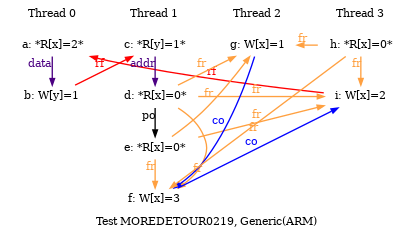

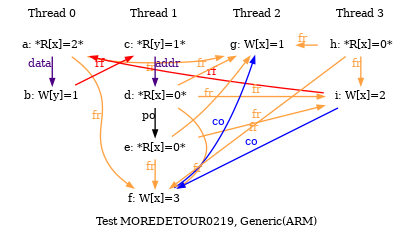

ARM MOREDETOUR0219
"DpDatadW Rfe DpAddrdR DetourR DetourRW Rfe"
Cycle=Rfe DpAddrdR DetourR DetourRW Rfe DpDatadW
Prefetch=0:x=F,0:y=W,1:y=F,1:x=W
Com=Rf Rf
Orig=DpDatadW Rfe DpAddrdR DetourR DetourRW Rfe
{
%x0=x; %y0=y;
%y1=y; %x1=x;
%x2=x;
%x3=x;
}
P0 | P1 | P2 | P3 ;
LDR R0,[%x0] | LDR R0,[%y1] | MOV R0,#1 | LDR R0,[%x3] ;
EOR R1,R0,R0 | EOR R1,R0,R0 | STR R0,[%x2] | MOV R1,#2 ;
ADD R1,R1,#1 | LDR R2,[R1,%x1] | | STR R1,[%x3] ;
STR R1,[%y0] | LDR R3,[%x1] | | ;
| MOV R4,#3 | | ;
| STR R4,[%x1] | | ;
exists (0:R0=1 /\ 1:R0=1 /\ 1:R2=0 /\ 1:R3=0 /\ 3:R0=0 /\ [x]=1) \/ (0:R0=1 /\ 1:R0=1 /\ 1:R2=0 /\ 1:R3=0 /\ 3:R0=0 /\ [x]=2) \/ (0:R0=1 /\ 1:R0=1 /\ 1:R2=0 /\ 1:R3=0 /\ 3:R0=0 /\ [x]=3) \/ (0:R0=1 /\ 1:R0=1 /\ 1:R2=0 /\ 1:R3=0 /\ 3:R0=1 /\ [x]=2) \/ (0:R0=1 /\ 1:R0=1 /\ 1:R2=0 /\ 1:R3=0 /\ 3:R0=1 /\ [x]=3) \/ (0:R0=1 /\ 1:R0=1 /\ 1:R2=0 /\ 1:R3=0 /\ 3:R0=3 /\ [x]=1) \/ (0:R0=1 /\ 1:R0=1 /\ 1:R2=0 /\ 1:R3=0 /\ 3:R0=3 /\ [x]=2) \/ (0:R0=1 /\ 1:R0=1 /\ 1:R2=0 /\ 1:R3=1 /\ 3:R0=0 /\ [x]=2) \/ (0:R0=1 /\ 1:R0=1 /\ 1:R2=0 /\ 1:R3=1 /\ 3:R0=0 /\ [x]=3) \/ (0:R0=1 /\ 1:R0=1 /\ 1:R2=0 /\ 1:R3=1 /\ 3:R0=1 /\ [x]=2) \/ (0:R0=1 /\ 1:R0=1 /\ 1:R2=0 /\ 1:R3=1 /\ 3:R0=1 /\ [x]=3) \/ (0:R0=1 /\ 1:R0=1 /\ 1:R2=0 /\ 1:R3=1 /\ 3:R0=3 /\ [x]=2) \/ (0:R0=1 /\ 1:R0=1 /\ 1:R2=0 /\ 1:R3=2 /\ 3:R0=0 /\ [x]=1) \/ (0:R0=1 /\ 1:R0=1 /\ 1:R2=0 /\ 1:R3=2 /\ 3:R0=0 /\ [x]=3) \/ (0:R0=1 /\ 1:R0=1 /\ 1:R2=0 /\ 1:R3=2 /\ 3:R0=1 /\ [x]=3) \/ (0:R0=1 /\ 1:R0=1 /\ 1:R2=2 /\ 1:R3=1 /\ 3:R0=0 /\ [x]=3) \/ (0:R0=1 /\ 1:R0=1 /\ 1:R2=2 /\ 1:R3=2 /\ 3:R0=0 /\ [x]=1) \/ (0:R0=2 /\ 1:R0=1 /\ 1:R2=0 /\ 1:R3=0 /\ 3:R0=0 /\ [x]=1) \/ (0:R0=2 /\ 1:R0=1 /\ 1:R2=0 /\ 1:R3=0 /\ 3:R0=0 /\ [x]=2) \/ (0:R0=2 /\ 1:R0=1 /\ 1:R2=0 /\ 1:R3=0 /\ 3:R0=0 /\ [x]=3) \/ (0:R0=2 /\ 1:R0=1 /\ 1:R2=0 /\ 1:R3=0 /\ 3:R0=1 /\ [x]=2) \/ (0:R0=2 /\ 1:R0=1 /\ 1:R2=0 /\ 1:R3=0 /\ 3:R0=1 /\ [x]=3) \/ (0:R0=2 /\ 1:R0=1 /\ 1:R2=0 /\ 1:R3=0 /\ 3:R0=3 /\ [x]=1) \/ (0:R0=2 /\ 1:R0=1 /\ 1:R2=0 /\ 1:R3=0 /\ 3:R0=3 /\ [x]=2) \/ (0:R0=2 /\ 1:R0=1 /\ 1:R2=0 /\ 1:R3=1 /\ 3:R0=0 /\ [x]=2) \/ (0:R0=2 /\ 1:R0=1 /\ 1:R2=0 /\ 1:R3=1 /\ 3:R0=0 /\ [x]=3) \/ (0:R0=2 /\ 1:R0=1 /\ 1:R2=0 /\ 1:R3=1 /\ 3:R0=1 /\ [x]=2) \/ (0:R0=2 /\ 1:R0=1 /\ 1:R2=0 /\ 1:R3=1 /\ 3:R0=1 /\ [x]=3) \/ (0:R0=2 /\ 1:R0=1 /\ 1:R2=0 /\ 1:R3=1 /\ 3:R0=3 /\ [x]=2) \/ (0:R0=2 /\ 1:R0=1 /\ 1:R2=0 /\ 1:R3=2 /\ 3:R0=0 /\ [x]=1) \/ (0:R0=2 /\ 1:R0=1 /\ 1:R2=0 /\ 1:R3=2 /\ 3:R0=0 /\ [x]=3) \/ (0:R0=2 /\ 1:R0=1 /\ 1:R2=0 /\ 1:R3=2 /\ 3:R0=1 /\ [x]=3) \/ (0:R0=2 /\ 1:R0=1 /\ 1:R2=1 /\ 1:R3=1 /\ 3:R0=0 /\ [x]=2) \/ (0:R0=2 /\ 1:R0=1 /\ 1:R2=1 /\ 1:R3=1 /\ 3:R0=1 /\ [x]=2) \/ (0:R0=2 /\ 1:R0=1 /\ 1:R2=1 /\ 1:R3=1 /\ 3:R0=1 /\ [x]=3) \/ (0:R0=2 /\ 1:R0=1 /\ 1:R2=1 /\ 1:R3=1 /\ 3:R0=3 /\ [x]=2) \/ (0:R0=2 /\ 1:R0=1 /\ 1:R2=1 /\ 1:R3=2 /\ 3:R0=0 /\ [x]=3) \/ (0:R0=2 /\ 1:R0=1 /\ 1:R2=1 /\ 1:R3=2 /\ 3:R0=1 /\ [x]=3)
