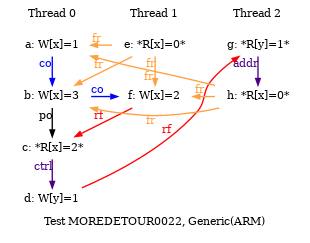

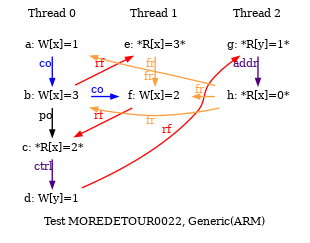

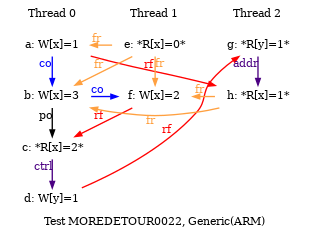

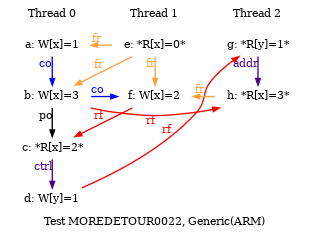

ARM MOREDETOUR0022
"DetourWW Rfi DpCtrldW Rfe DpAddrdR Fre"
Cycle=Rfi DpCtrldW Rfe DpAddrdR Fre DetourWW
Prefetch=0:x=F,0:y=W,1:y=F,1:x=T
Com=Rf Fr
Orig=DetourWW Rfi DpCtrldW Rfe DpAddrdR Fre
{
%x0=x; %y0=y;
%x1=x;
%y2=y; %x2=x;
}
P0 | P1 | P2 ;
MOV R0,#1 | LDR R0,[%x1] | LDR R0,[%y2] ;
STR R0,[%x0] | MOV R1,#2 | EOR R1,R0,R0 ;
MOV R1,#3 | STR R1,[%x1] | LDR R2,[R1,%x2] ;
STR R1,[%x0] | | ;
LDR R2,[%x0] | | ;
CMP R2,R2 | | ;
BNE LC00 | | ;
LC00: | | ;
MOV R3,#1 | | ;
STR R3,[%y0] | | ;
exists (0:R2=2 /\ 1:R0=0 /\ 2:R0=1 /\ 2:R2=0 /\ [x]=2) \/ (0:R2=2 /\ 1:R0=0 /\ 2:R0=1 /\ 2:R2=1 /\ [x]=2) \/ (0:R2=2 /\ 1:R0=0 /\ 2:R0=1 /\ 2:R2=3 /\ [x]=2) \/ (0:R2=2 /\ 1:R0=1 /\ 2:R0=1 /\ 2:R2=0 /\ [x]=2) \/ (0:R2=2 /\ 1:R0=1 /\ 2:R0=1 /\ 2:R2=1 /\ [x]=2) \/ (0:R2=2 /\ 1:R0=1 /\ 2:R0=1 /\ 2:R2=3 /\ [x]=2) \/ (0:R2=2 /\ 1:R0=3 /\ 2:R0=1 /\ 2:R2=0 /\ [x]=2) \/ (0:R2=2 /\ 1:R0=3 /\ 2:R0=1 /\ 2:R2=1 /\ [x]=2) \/ (0:R2=2 /\ 1:R0=3 /\ 2:R0=1 /\ 2:R2=3 /\ [x]=2)
